Mesin Pengisian dan Sewing Pasta Tomat Untuk Kaleng Tin Ukuran Dari 70g Sampai 3Kg Kapasitas Atau Kecepatan Dari 50CPM Sampai 600CPM

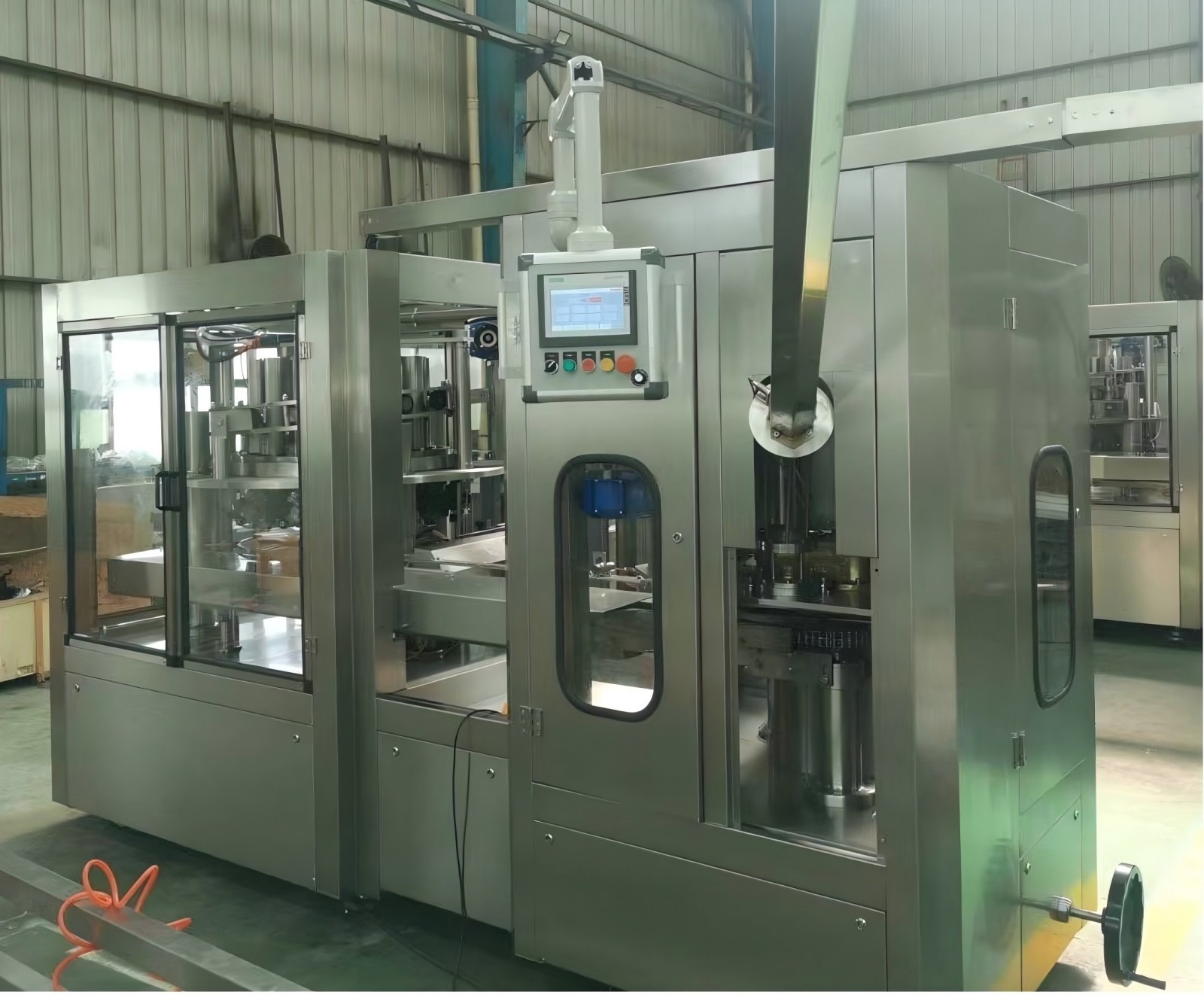

Mesin pengisi pasta tomat untuk kaleng tin

Bingkai

• Plat meja kerja harus terbuat dari bahan Q235 dengan ketebalan δ 35;
• Kerangka balok mengadopsi tabung persegi 201 stainless steel;
• Platform harus diolah menjadi bidang keseluruhan δ 30 melalui mesin penggilingan gantry setelah pengelasan keseluruhan dan platform harus datar tanpa cekung-kerucut;
• Tabel dilapisi dengan panel stainless steel SUS304 untuk mencegah karat.

Perangkat makan kaleng kosong

• 2 meter panjang inlet dan outlet can conveyor belt, SUS304 side plate;
• rantai flat top tahan haus;
• Deteksi kaleng masuk (menyesuaikan kecepatan operasi peralatan secara otomatis sesuai dengan kondisi kaleng masuk), perangkat pencegatan kaleng otomatis.

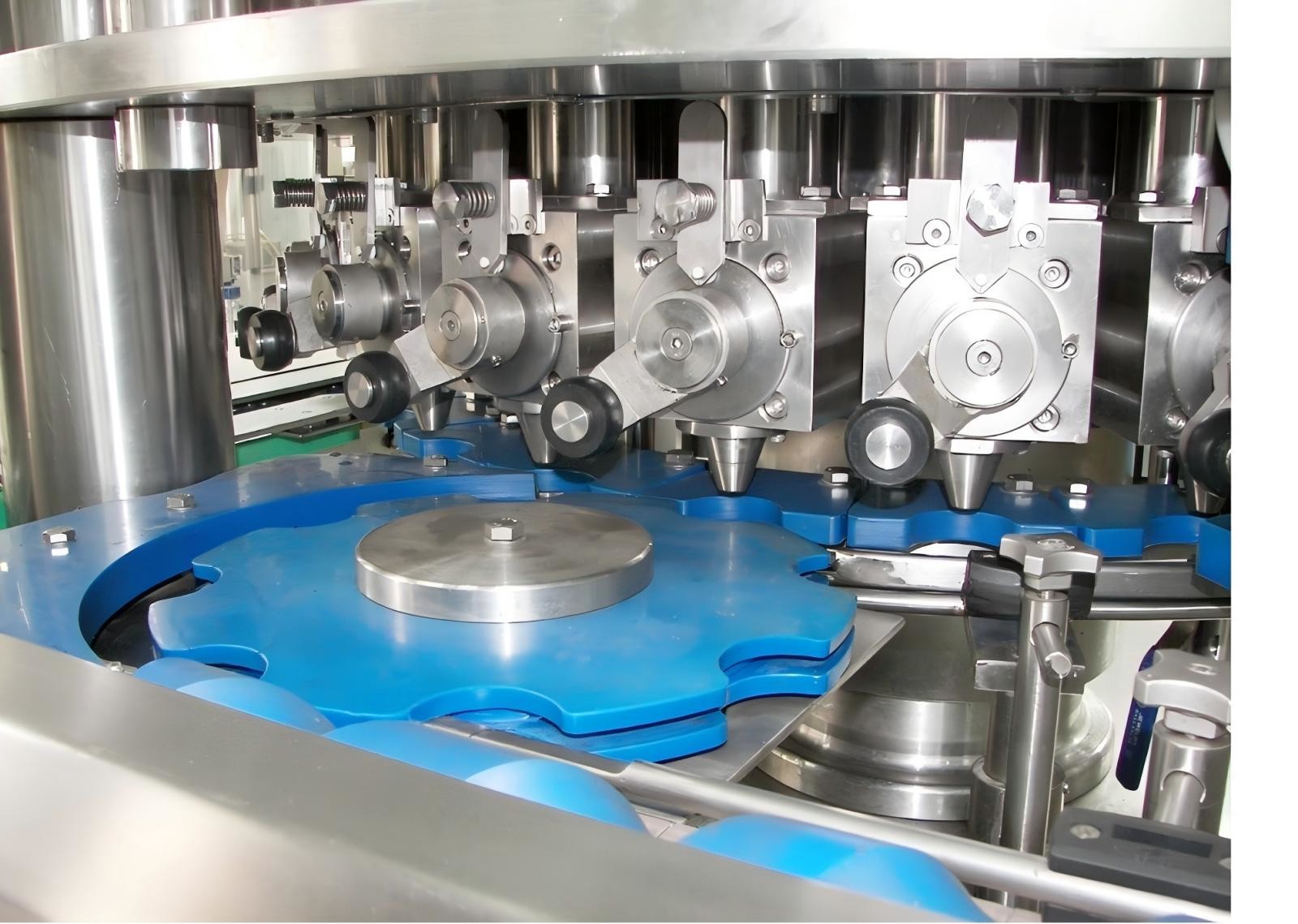

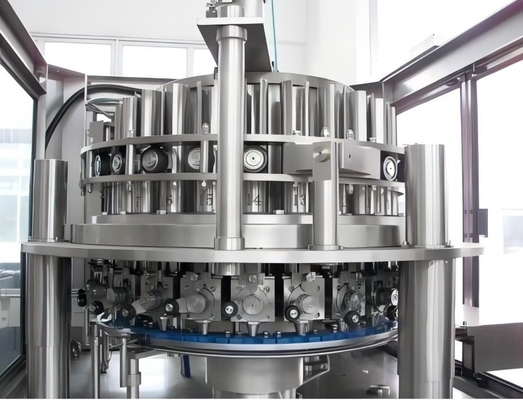

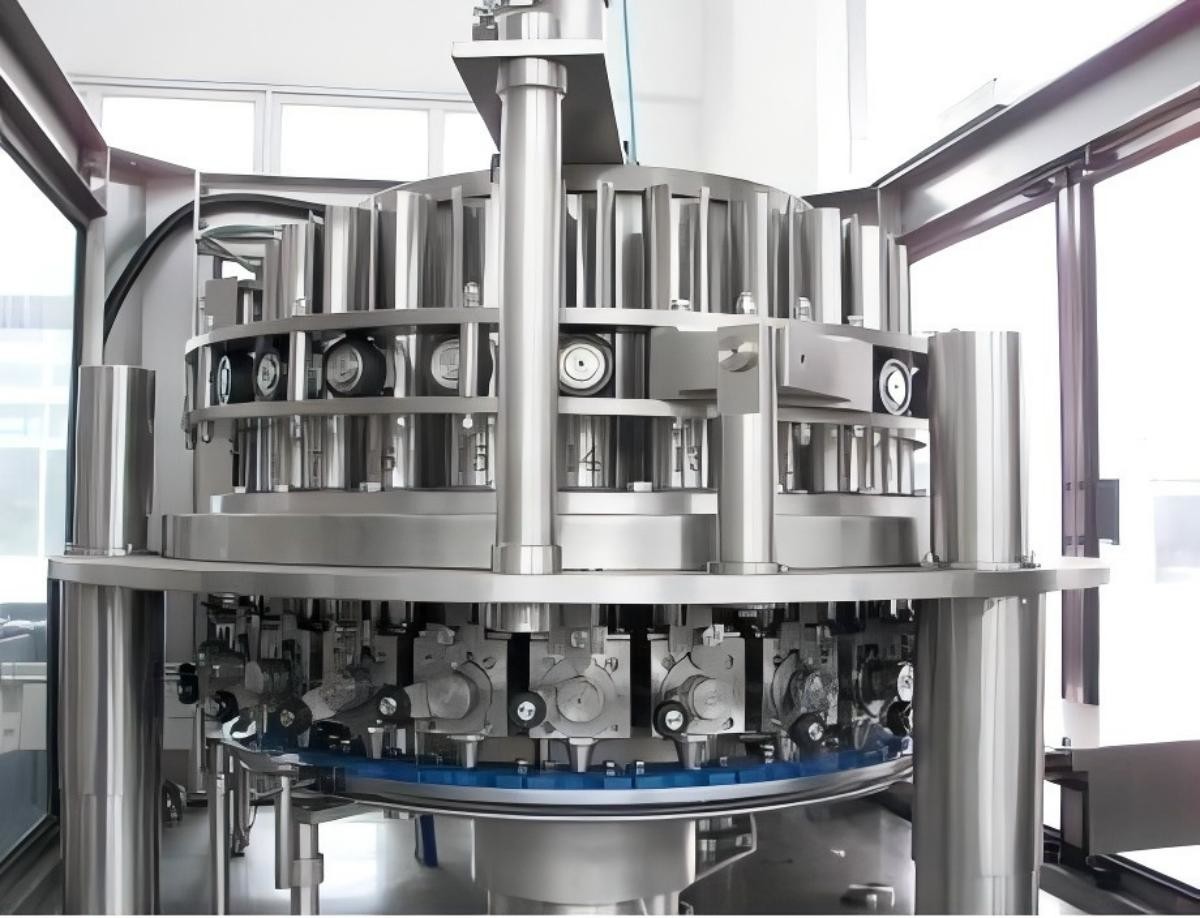

Sistem pengisian

• Silinder piston dikerjakan dengan pipa pengasah khusus SUS304, dengan dinding dalam yang halus dan akhir 0,4-0.8. Ini tahan terhadap korosi dan abrasi;
• Inti katup diproses oleh SUS304, permukaan dikeraskan oleh HRC45-50, dan penggilingan bulat eksternal ditambahkan, dan akhirnya adalah 0.8. Teflon guide ring di ujung depan dan belakang melindungi inti katup dari gesekan langsung dengan kursi katup;
• Kursi katup SUS304 terbulat secara integral, bulat di dalam, dengan akhir 0.8. Teflon guide ring di ujung depan dan belakang melindungi inti katup dari gesekan langsung dengan batang piston;
• Batang piston terbuat dari SUS304, dengan desain bagian segel yang dapat dilepas, yang dapat sedikit menyesuaikan volume pengisian.Teflon guide ring di ujung atas dan bawah melindungi batang piston dari gesekan langsung dengan piston;
• Pemasangan cepat inti katup blok pemeras pegas, yang dapat dengan cepat dan mudah mengeluarkan inti katup dan memfasilitasi pembersihan;
• Roda panduan batang piston berlapis karet khusus, tahan aus.

Produk hopper dan sistem penggerak

• Blok silinder terbuat dari SUS304;
• Kursi poros utama terbuat dari bahan SUS304, dan bantalan adalah poros Harbin;
• Bantalan transmisi mengadopsi bantalan berputar yang disesuaikan, dan sebagian besar berat mesin pengisi didukung oleh bantalan berputar, sehingga memastikan operasi stabil dari seluruh mesin,memastikan pengisian yang akurat, mengurangi beban pada poros utama dan memperpanjang umur peralatan;
• Silinder bahan dapat dilengkapi dengan perangkat isolasi kumparan dan perangkat pencampuran;
• SUS 304 Stainless steel pneumatic ball valve feeding;
• Selang tekanan tinggi kelas makanan

• Volume pengisian diatur secara listrik dan dilengkapi dengan roda tangan untuk penyesuaian halus;
• Ketinggian pengisian diatur secara listrik dan dilengkapi dengan roda tangan untuk penyesuaian halus;
• Perangkat saklar pengisian mengadopsi pengolahan dasar pelat stainless steel tebal, blok panduan PTFE atas dan bawah, saklar kontrol silinder, stabil dan tahan lama.

Sistem kontrol

• Deteksi kondisi tangki masuk: jika tangki masuk tidak berkelanjutan, tangki akan secara otomatis melambat dan terputus;
• Kaleng-off tanpa kaleng;
• Potong kaleng dan jangan buka katup saat silinder berada pada suhu rendah;
• Mengurangi kecepatan dan memotong kaleng jika tingkat cairan rendah;
• Deteksi suhu pipa pakan, tidak ada pakan jika suhu tidak memenuhi persyaratan yang ditetapkan;
• Tidak ada pengisian tanpa kaleng, katup on/off otomatis;
• Sensor suhu mengadopsi merek LEG, dan sensor fotoelektrik mengadopsi merek saham di Jerman.

Can Seamer

Bingkai

• Plat dasar Q235, δ 30 plat utuh, selesai ke dalam bidang keseluruhan δ 28, permukaan meja datar tanpa cekung-kerucut;
• Panel operasi Q235, δ 40 pelat utuh, selesai menjadi δ 38 pesawat keseluruhan, permukaan datar tanpa cekung-kerucut. Tutup panel stainless steel untuk mencegah karat;
• Lemparan tengah SUS304, δ 18 lempeng utuh, selesai menjadi δ 16 pesawat keseluruhan, permukaan datar tanpa cekung-kerucut;
• Piring atas Q235, δ 30 seluruh piring, selesai ke bidang keseluruhan δ 28, permukaan meja datar tanpa cekung-kerut.

• Bahan SUS304 (4 buah) diadopsi untuk spindle angkat;
• Batang sekrup angkat terbuat dari bahan H62 (4 buah);
• Pengaturan listrik dengan roda tangan untuk penyesuaian halus.

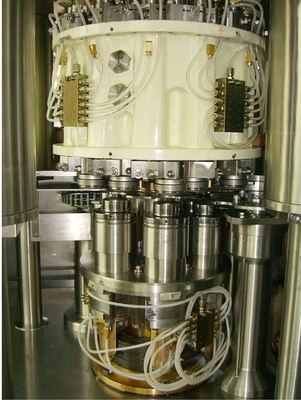

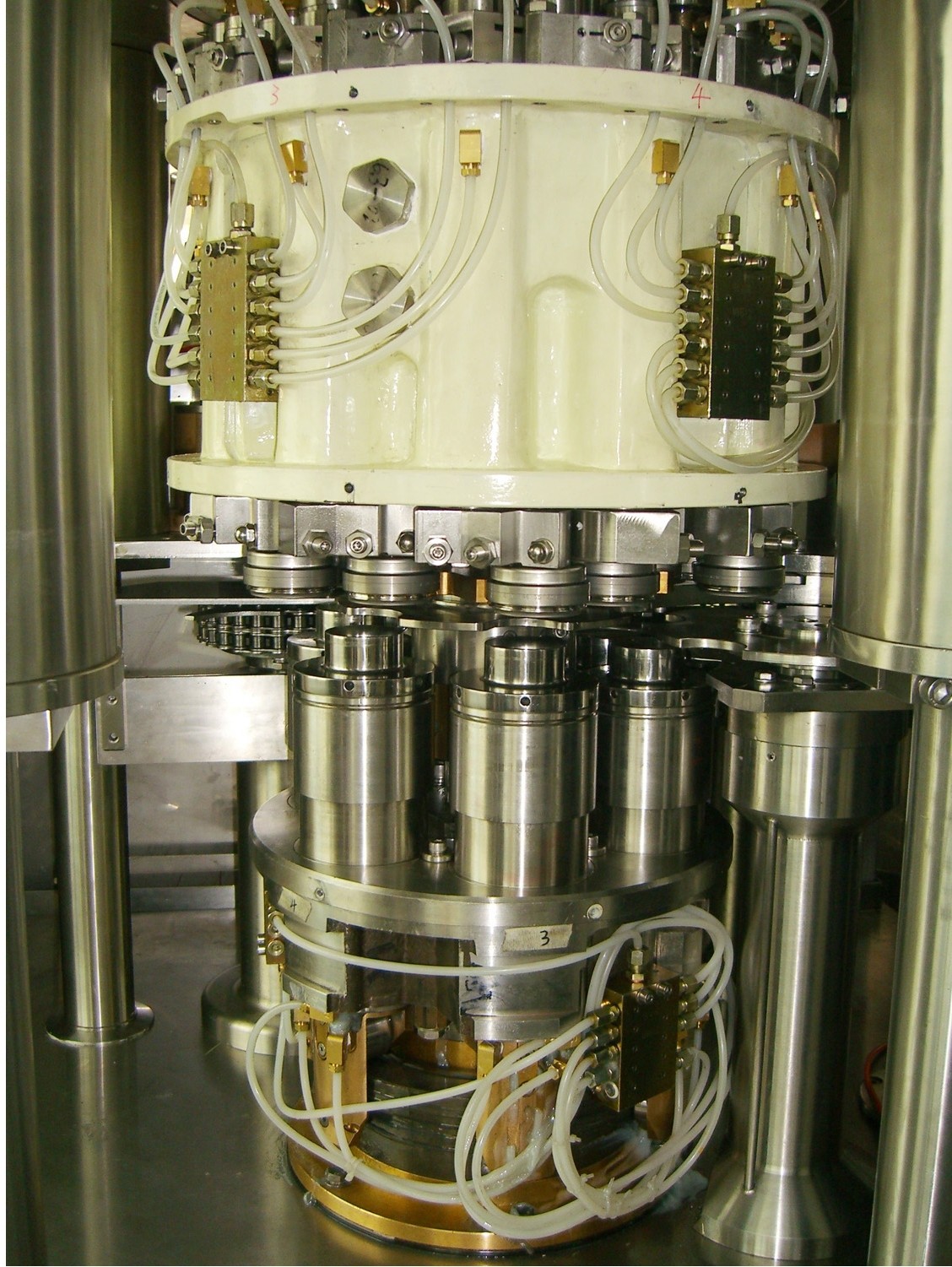

Menara atas

• T300 integral casting, pemesinan presisi;
• Semua bantalan diimpor dengan kemasan asli seperti SKF/NSK/INA/IKO/FAG;
• Poros pergelangan tangan dan poros penggerak terbuat dari bahan 38CrMoAlA, yang tahan terhadap suhu tinggi, tekanan tinggi dan korosi;
• Taiwan memproduksi rol dan roda gigi;
• Penutup pelindung dari stainless steel;
• Cam mengadopsi 20crMnTi, kekeras vakum HRC55-60.

Menara bawah

• Memotong dan pengolahan presisi bahan SUS304;
• Silinder pendukung terbuat dari bahan ZQSn10-1, dan sarung silinder terbuat dari bahan SUS304;
• Plat pendukung yang dapat dilepas untuk penggantian yang cepat dan nyaman;
• Cam terbuat dari bahan 20crMnTi dan kekeras vakum HRC55-60;
• Tutup pelindung stainless steel.

Sistem makan kaleng

• Rantai dorong sisi stainless steel yang disesuaikan;
• Rel geser UHM;
• Ø30 Saklar fotoelektrik sakit presisi tinggi;
• Rumah stainless steel yang integral.

Sistem penurun tutup

• SUS304 rel tutup yang dipoles;
• Silinder SUS304 untuk tutup;
• Tutup khusus kecepatan tinggi yang memisahkan gearbox;
• Tidak ada deteksi tutup untuk slot stok tutup (alarm dan penutupan tanpa tutup);
• Deteksi jatuhnya tutup (alarm dan penutupan jika ada kaleng tetapi tidak ada tutup).

Mengemudi mobil

• Motor ABB atau Siemens;
• Reduktor QIANGZHU;
• Heavy duty universal drive shaft.

Sistem kontrol

• Deteksi pada pintu kaleng dan penutup pakan otomatis untuk kaleng masuk;
• Deteksi pada tutup stok, menghentikan kaleng jika tidak ada tutup;
• Deteksi kaleng yang terjebak (≤ 3 kaleng);
• Sensor fotoelektrik harus bermerek Jerman SICK;
• Kabinet kontrol baja tahan karat;
• Kabinet operasi gantung independen;
• Kotak tombol listrik khusus untuk komisi;
• Siemens PLC, layar sentuh Weinview;
• Danfoss frequency converter;
• Aparatur tegangan rendah Schneider;
• Komponen pneumatik SMC atau AIRTAC;
• Relay tingkat profesional;
• Modul jarak jauh (mampu mendiagnosa jarak jauh dan memodifikasi program);
• Semua peralatan listrik dan parameter sensor ditampilkan pada layar sentuh untuk diagnosis dan penyesuaian.

Manual pengoperasian;

Gambar pemasangan;

Alat pemasangan
